СИСТЕМЫ ОТОПЛЕНИЯ С ВЕРХНЕЙ И НИЖНЕЙ РАЗВОДКОЙ

В системах водяного отопления применяют различные схемы разводки трубопроводов.

При верхней разводке подающая магистраль располагается выше жилого помещения, обычно на чердаке. Движение теплоносителя происходит следующим образом: горячая жидкость поднимается вверх по главному стояку в подающую магистраль, затем начинает движение вниз по различным стоякам, и, пройдя отопительные приборы, возвращается к котлу.

СХЕМА ОДНОТРУБНОЙ СИСТЕМЫ ОТОПЛЕНИЯ С ВЕРХНЕЙ РАЗВОДКОЙ

1 - котел; 2 - главный стояк; 3 - подающая магистраль; 4 - радиатор; 5 - обратный стояк; 6 - обратная линия; 7 - циркуляционный насос; 8 - вентиль; 9 - расширительная труба; 10 - расширительный бак; 11 - переливная труба; 12 - воздухосборник

В системах отопления с нижней разводкой подающая магистраль располагается ниже жилого помещения, в подвале и горячая жидкость поступает в подающую магистраль снизу и продолжает движение вверх по различным стоякам к отопительным приборам.

Не зависимо от схемы разводки расширительный бак всегда устанавливают в самой высокой точке системы, а котел располагают внизу.

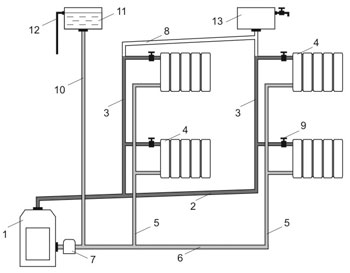

СХЕМА ДВУХТРУБНОЙ СИСТЕМЫ ОТОПЛЕНИЯ С НИЖНЕЙ РАЗВОДКОЙ

1 - котел; 2 - подающая магистраль; 3 - подающий стояк; 4 - радиатор; 5 - обратный стояк; 6 - обратная линия; 7 - циркуляционный насос; 8 - воздушная линия; 9 - вентиль; 10 - расширительная труба; 11 - расширительный бак; 12 - переливная труба; 13 - воздухосборник
